Arbeitsschritte Hermann Marwede Bau 1 (mit Bauanleitung siehe Baukasten)
In diesem Abschnitt weise ich auf einige Verfahren hin, die ich benutzt habe, um ein besseres Gesamtergebnis zu erzielen. Auch möchte ich nicht den vollständigen Bauablauf aufzeigen, sondern Probleme zur weiteren Verfeinerung darlegen. Nichts ist vollkommen und vieles auch noch besser lösbar. Um das Nachfolgende besser zu verstehen, sollte der dem Baukasten beiliegende Bauplan zu Hilfe genommen werden. Erst dann macht diese detaillierte Erläuterung Sinn!!! Baukastenteile zu Baugruppen zusammenstellen; hier erläutert am Beispiel Rumpf: Im Weiteren aufgeführte Nummern in Klammern gesetzt z.B. (A1), bezeichnen das Bauteil aus dem Original Bauplan der Fa. ®Revell „Hermann Marwede“.
- 1.) Rumpfteile säubern und entgraten

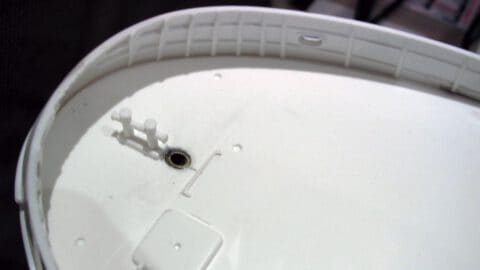

- 2.) Teile (D171 + D172) Aufnahme für Bugstrahlruder (Schrauben erst zum Schluß!!!) einbauen.
Rumpf (A1) auf einem Arbeitsbrett ausrichten und montieren, dazu im Bereich des späteren Modellständers (E214 + E215) jeweils ein Loch senkrecht in den Kiel der Rumpfschale bohren.
Der Durchmesser sollte gerade groß genug für eine Schraube sein, mit der der Rumpf auf dem Arbeitsbrett angeschraubt werden kann.
Mit dem gleichen Durchmesser und Abstand zueinander die beiden Löcher durch das Arbeitsbrett bohren.

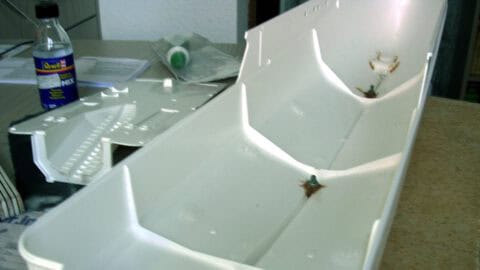

Auf der Brettunterseite für den Schraubenkopf eine Vertiefung mit dem Senker vorsehen, damit die Schrauben nach dem Befestigen des Rumpfes nicht überstehen. Im Rumpf jetzt jeweils eine Schraubenmutter ein Leimen. Nach dem Aushärten den Rumpf auf der Arbeitsplatte ausrichten und festschrauben. Vorher habe ich im Rumpf aber noch überall dort Löcher gebohrt, wo später z.B. die Ruderblätter und Wellenkoker an den Rumpf gesetzt werden. Zur besseren Fixierung hier überall kleine Stifte in die Teile setzen. Im gleichen Durchmesser im Rumpf an der Montagestelle bohren. Im weiteren Verlauf nenne ich dieses Verfahren – Stiften. BB (B7)+ StB (B8) ohne Scheiben anleimen.
- 3.) Achterdeck (G6) mit Hauptdeck (C5) einpassen aber noch nicht ein Leimen. Dabei darauf achten, dass das Teil (B211) genau in den Rumpfausschnitt passt (etwas abfeilen!) und ein Leimen.
Außen am Rumpf Wallschienen noch nicht anbringen, wohl aber anpassen und so mit kleinen Stiften rückseitig versehen, dass nach der Lackierung des Rumpfes diese Wallschienen ohne Mühe angesetzt und geleimt werden können.
Achtung: An dieser Stelle weise ich schon daraufhin, dass die Verklebung von bereits fertig lackierten Teilen untereinander nicht unproblematisch ist und von der Verwendung des geeigneten Klebers abhängt. Einige Kleber lösen die Lackierung zu stark an und zerstören die Oberfläche. Andere wiederum gehen keine haltbare Verbindung ein!!! Hier heißt es Selbstversuche mit Reststücken zu machen. Da am Rumpf die Wasserkästen (Kühlkästen) in Höhe der CWL (Konstruktionswasserlinie) fehlen, bietet es sich an, diese jetzt herzustellen und an den Rumpf zu leimen. StB 2 Kästen, BB 1 Kasten! Auch sollte am Bug ein Loch (siehe nächstes Bild) für den Kettendurchgang der Ankerkette gebohrt werden. Hierein wird später bei der Montage das Rohr (vorher mit dem Backdeck verbunden) gesteckt und verleimt! So kann der Anker später an der Kette richtig außenbords fallen. Während diese Verklebe-Arbeiten gut trocknen, habe ich Kleinteile entgratet, deren Position auf Passgenauigkeit geprüft und zum Spritzen nach Farbauftrag geordnet, auf eine Unterlage gesteckt. Wegen der Klebeprobleme s.o., habe ich z.B. Poller und andere Kleinteile, die in der gleichen Farbe gespritzt werden, wie ihre Umgebung (hier Deckfarbe und Poller grün), fest mit dem Deck verleimt.
Dieses Verfahren bietet sich für alle Sektionen an und erleichtert später die Zurüstung! Nun das Achterdeck (G6) und das Hauptdeck (C5) im Rumpf einpassen und mit wieder lösbaren Klebestreifen festsetzen.
- 4.) Loch für Kettenrohr (Ankerkette) schräg bohren und Rohr einsetzen, anreißen und feilen, bis die obere Öffnung bündig mit dem Deck und außenbords im Ankerkasten anliegt. Dann Rohr fest mit dem Deck verleimen. Noch nicht mit dem Rumpf verbinden!!!
Hubschrauber-Landedeck als komplette Sektion vorbereiten, und zum Spritzen nach Farbauftrag entsprechend zusammenfügen. Alles was später weiß gespritzt wird, schon jetzt außer den Absturzsicherungen (D 44-47) montiert. Kran bauen und je nach Können, mit den fehlenden Elementen wie z.B. Kranführerplatz, 2. Seilrolle und Motor vervollständigen.
- 5.) Alle Rettungsinseln zusammenbauen.
Rückwärtige Wand (E70) ohne Glasscheiben und Rettungsinseln mit Schiebetür versehen. Wand erst bei der Endmontage komplett mit fertig beschrifteten Rettungsinseln und Glasscheiben versehen auf das fertige Deck (G6) leimen. Rettungsschlauchboot: Teile anpassen, Schläuche (G63 + G64) bzw. (G65 + G 66) verleimen – aber nicht mit dem Boden verbinden.
Diese spätere Montage erleichtert das saubere Spritzen der Teile. Nach dem guten Trocknen der Teile, vorsichtig die Klebeflächen von Farbe befreien. Das geht mit einem sehr scharfen Skalpell ausgezeichnet! Jetzt zusammenleimen und Beschriftungen ergänzen.
- 6.) Abgasrohre des Motors innen schwärzen und erst dann verleimen.
Niedergänge je nach Lackierung mehr oder wenig zusammenleimen und spritzen. z.B. Verteilerleiste (F 108) für die Schlauchanschlüsse nach der Lackierung an den Niedergang anleimen. Alle Relings-Teile erst Spritzen und als Allerletztes auf die Decks kleben. Zur besseren Verleimung, habe ich kurz vor der Endmontage mit einem kleinen Bohrer die Farbe aus den Vertiefungen für die Relings-Stützen entfernt. So halten die winzigen Klebepunkte viel besser!!!
Auch die große Winde (F85-F90) sollte vor der Montage gespritzt werden.
Kommen wir nun zu den Deckaufbauten. Gleich hier eine im Bauplan nicht vermerkte, aber wichtige Information: Da alle Aufbauwände am Fuß jeweils einen umlaufenden Streifen in Decklackierung besitzen, sollte die nachfolgende Bauweise eine Hilfe sein, diesen Farbauftrag entsprechend zu verwirklichen. Vorweg gesagt, nachdem die lose errichteten
Aufbauten fertig lackiert wurden, erhalten sie einen grünen Fußstreifen. Wer es versuchen möchte, kann die Methode auch herumdrehen und zuerst den grünen Streifen spritzen und danach die komplette Weißlackierung auftragen. Dabei ist zu bedenken, das die Abklebung evtl. den sehr schmalen Streifen in Grün beim Entfernen zerstören kann. Ich habe mich für die erste Variante entschieden und bei entsprechender Sorgfalt gute Ergebnisse erzielt.
Zuerst habe ich die Teile (G 91) mit den Stufen versehen. Danach die Teile (G 92 + G 93) ohne Scheiben in die Aussparung auf dem Deck mit Teil (G 91) gestellt und fixiert. Nun die Wand (G 95) ohne Scheibe in der Tür mit den Teilen (G 96 + G 97) eingepasst und alle Wände!!! Untereinander von innen verleimt. Die Niedergänge 16 + 17 werden jetzt mit den Geländern verleimt und dann gespritzt. Montage später. Rohre für die Wasserversorgung zu den Feuerlöschanschlüssen in den Positionen anpassen, fixieren und verleimen (später erst am Deck verleimen!). Wände für das Brückendeck wie vor beschrieben ebenso als kompakte Baueinheit verleimen (ohne Scheiben).
Inzwischen die Teile (C 129, C 131 + C 132 dto. Verleimen.
Jetzt die Nischen für die Positionslaternen (siehe Bild unten) durch ein- bzw. aussägen erstellen. Komplette Einheit am Deck anpassen. Die Reling jetzt einkleben (hält besser) oder nach dem Spritzen anleimen.
Wenn alle Deckaufbauten als einzelne Sektionen fertig, also auch gespritzt sind, können sie untereinander so weit verleimt werden, dass sie an sich gesehen eine große Aufbau-Einheit bilden. Vor dem Aufsetzen der Decks müssen die jeweiligen Glasscheiben von innen eingesetzt werden. Ebenso wird mit dem Hubi-Deck verfahren. Erst kurz vor der Endmontage das Hubi-Deck auf die Wände leimen. Hier darauf achten, dass die Teile Kran mit dem Hubi-Deck zusammen eine Einheit bilden und sich untereinander durch die Verklebung stabilisieren!!!
Wer die Brücke zum Schluss mit dem Deck verklebt, hat es etwas leichter, da vorher der Mast, der Feuerlöschmonitorsockel und die Rohrverbindung eingepasst werden können und somit die Arbeiten nur an der Sektion und nicht am fertigen Modell erfolgen müssen. Es erfolgt die Masterstellung. Gleich hier weise ich darauf hin, dass es gut ist, im Mast einen stabilen Stift einzusetzen, der später die komplette Einheit (F 152) mit allen Antennen, Positionslaternen, Blaulicht und Windmesser aufnimmt. Dafür wird von unten in diese Einheit ein Loch gebohrt, in das der Stift des Mastes passgenau eingreift. Da nur geringe Klebeflächen diese Einheit später tragen, erhöht diese Art von Zusammenbau die Stabilität. Vorgesehen sind leider keine Befestigungsösen für die Leinen am Mast (Gösch) zur Aufnahme der jeweiligen Flaggen. Dazu habe ich waagerecht in das Teil (F 152) Messingstifte eingesetzt, an deren Ende
die Ösen für die Leinen kommen. Die Leinen habe ich aus feinster schwarzer Seide gefertigt und schon für die spätere Endmontage lang genug gelassen. Am Original, bzw. auf den Fotos lässt sich genau sehen, wo das jeweilige andere Ende der Flaggenleine später befestigt wird.
Ein sinnvoller Hinweis zur Masterstellung und Montage: Ich habe, nachdem nur der Mast fertig verklebt und gespritzt war, zwei kleine Fußplatten gefeilt, die genau von unten in die Öffnung der beiden Mast-Füße passen. Durch die Schrägen am Fuß, ergibt sich nach Verleimung der Fußplatten auf dem Peildeck, eine wieder lösbare Verbindung. Der Mast kann so mehrmals von vorn aufgeschoben werden und hält schon ohne Verleimung!!!
Nachdem nun alle Sektionen sinnvoll erstellt, die Lage der Zurüst-Teile für die Montage gut durchdacht und alles mit Klebestreifen vorfixiert wurde, kommt jetzt der Teil der Lackierung. Alles demontieren und Schritte für die Lackierung gut überdenken. Die einzelnen Vorarbeiten zum Spritzen habe ich bei den Airbrushern erfragt. Dafür hatte ich das Airbrushforum empfohlen, das es so nicht mehr gibt. Hier wurde auch mir umfassend geholfen. Ich habe zuerst die Decks per Airbrushtechnik mit der Originalfarbe RAL 6001 versehen.
Danach folgten alle Teile in dieser Farbe. Während die Teile gut !!! trocknen – mir wurde mehrfach gesagt, mindestens 3 – 4 Tage zu
warten, habe ich alle Kleinteile in der Farbe Weiß gespritzt. Dann ging es mit RAL 3024 (Tagesleuchtfarbe Leuchtrot!!!)
weiter. Achtung: Die Innenseiten des oberen (offenen) Steuerstandes sind im Farbton RAL 6019 (Weißgrün). Die Farbe habe ich mir im Fachhandel anmischen lassen.
- 7.) Nun alle Teile der Feuerlöscheinrichtung in RAL 3000 (Feuerrot)
Erst nachdem ich alle Einzelteile und Baugruppen gespritzt hatte, habe ich das Tochterboot ähnlich der obigen Beschreibung gefertigt und lackiert. Bevor es nun an den Rumpf geht, wurde ein Grundbrett für die Aufnahme einer Plexiglashaube gefertigt und ebenso wie das Arbeitsbrett mit 2 Bohrungen versehen. Durch diese Löcher werden nach Fertigstellung des Modells 2 Schrauben geführt, die das Modell fest mit
dem Grundbrett verbinden. Zwischen Rumpf und Grundplatte kommt dann noch der Ständer für das Modell. Entweder aus dem Baukasten oder selbst aus Messing gedreht, je nach persönlichem Geschmack. Grundplatte schleifen, und naturbelassen oder mit Bootslack verschönern. Nun zur Fertigung des Rumpfes: Dafür muss zuvor der Rumpf außen, sowie am Vorschiff auch teilweise innenseitig weiß gespritzt werden. Danach den Rumpf auf das Arbeitsbrett fixieren und genau nach der Wasserlinie waagerecht ausrichten. Mithilfe eines Parallelanreißers kann vorsichtig die waagerechte Linie in Höhe des Wasser-Passes angezeichnet werden. Wasserpass ist die Linie zwischen der weißen Rumpffarbe und dem in RAL 3009 gehaltenen Unterwasserschiff.
- 8.) Rumpf vom Brett lösen und an der angezeichneten Linie nach oben hin komplett abkleben. Jetzt das Unterwasserschiff und die Unterwasserbauelemente in RAL 3009 spritzen (außer Schrauben!!!). Nach einer ausreichenden Durchtrocknung erfolgt die Endmontage des gesamten Modells.
Zuerst die lackierten Wallschienen mit den eingesetzten Stiften in die Löcher am Rumpf einsetzen und von innen verkleben. So erhält man keine hässlichen Kleberspuren am Rumpf. Dann wird das Deck mit der Heckwanne eingeleimt. Jetzt die „achtere“ Wand auf dem Hauptdeck Teil (E 70) einbauen und mit der Außenhaut verkleben. An dieser Stelle nicht das Einsetzen sämtlicher Scheiben von innen vergessen. Dann folgen die Sektionen auf dem Back-Deck mit dem Mehrzweckraum, dem
Brückendeck, das Heli-Deck achtern und das Aufstellen des Mastes. Ist alles an seinem endgültigen Platz, bekommt das Modell alle noch fehlenden Ausrüstungsgegenstände wie da sind: Rettungskapseln, Niedergänge, Winde, Bord-Kran, Schlauchboot, Feuerlöschausrüstung, Lampen und Scheinwerfer.
Zu einem guten Aussehen eines Modells gehören alle Tiefgangs-Marken, Namensschilder, Zeichen der Gesellschaft (DGzRS), alle Flaggenleinen samt der richtigen Flaggen und vieles mehr, um nicht alles namentlich zu erwähnen.
Nun noch das Tochterboot „Verena“ in die Heckwanne setzen.
Fertig ist das gelungene Modell aufgesetzt auf gedrehte Sockel und mit dem Grundbrett fest verschraubt. Die geputzte Haube darüber und eine erlebnisreiche Bauzeit geht zu Ende.
Nun hoffe ich, etwas zu einem guten Modellbau beigetragen zu haben, wünsche viel Spaß und gutes Gelingen. Für alle Anderen, die ihr Modell fahr fertig ausgestattet haben ein „Immer eine Handbreit Wasser unter dem Kiel“ und allzeit gute Fahrt.
